160-टन मैटेरियल होल्डिंग के साथ हाइड्रोलिक स्क्रैप शीयर, स्थिर भारी स्टील कटाई के लिए

एसईओ शीर्षक: 160-टन मैटेरियल होल्डिंग सिस्टम के साथ हाइड्रोलिक स्क्रैप शीयर
मेटा विवरण: Q91Y-630W अनियमित स्टील स्क्रैप को शीयरिंग से पहले स्थिर करने के लिए लगभग 160 टन के कुल बल के साथ डुअल हाइड्रोलिक होल्डिंग सिलेंडर का उपयोग करता है।

स्क्रैप कटाई में मैटेरियल होल्डिंग क्यों मायने रखता है

भारी स्टील स्क्रैप शायद ही कभी पूरी तरह से सपाट या समान स्थिति में शीयर में प्रवेश करता है। प्लेट के अवशेष ओवरलैप हो सकते हैं, संरचनात्मक खंड मुड़ सकते हैं, और हाइड्रोलिक बल लागू होने पर मिश्रित स्क्रैप खिसक सकता है।

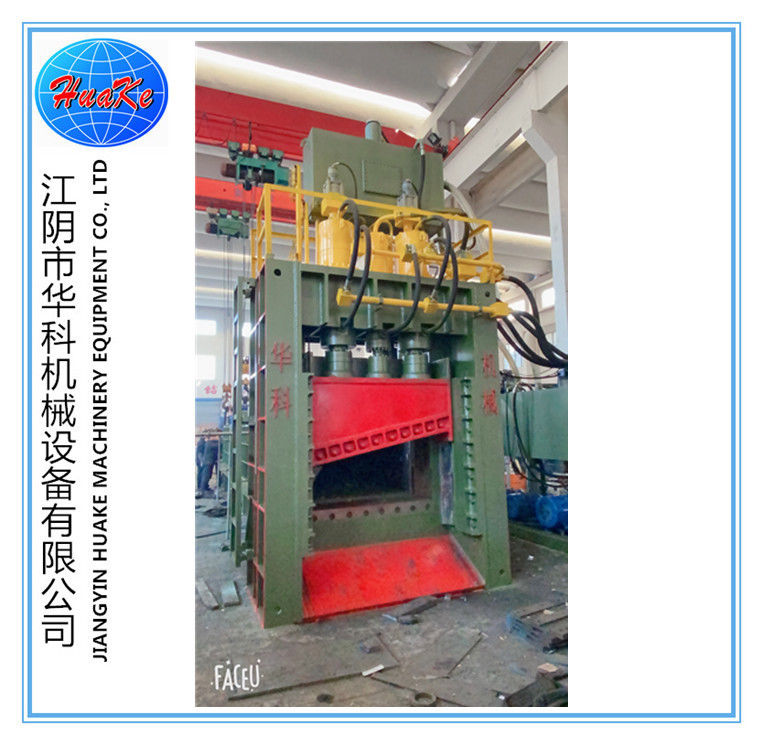

Q91Y-630W हाइड्रोलिक स्क्रैप शीयरदो समर्पित मैटेरियल-होल्डिंग सिलेंडर के साथ इस समस्या का समाधान करता है। प्रत्येक सिलेंडर लगभग 80 टन बल प्रदान करता है, जिससे सिस्टम को लगभग 160 टन का संयुक्त होल्डिंग बल मिलता है।होल्डिंग सिलेंडर मुख्य कटाई आंदोलन शुरू होने से पहले सामग्री को दबाते हैं। यह ढीले या अनियमित स्क्रैप को कटाई कक्ष के अंदर अधिक नियंत्रित स्थिति में रखने में मदद करता है।

डुअल होल्डिंग-सिलेंडर कॉन्फ़िगरेशन

मैटेरियल-होल्डिंग सिस्टम में शामिल हैं:

वस्तु

हाइड्रोलिक होल्डिंग से लाभान्वित होने वाली सामग्रियां

यह प्रणाली विशेष रूप से उपयोगी है:

स्टैक्ड प्लेट ऑफकट्स

• मुड़ा हुआ संरचनात्मक स्टील
• मिश्रित उत्पादन स्क्रैप
• घुमावदार या मुड़े हुए खंड
• समूहों में रखे गए लंबे बार
• अनियमित विध्वंस स्टील
• स्क्रैप जो सपाट नहीं होता है
• होल्डिंग डिवाइस सही लोडिंग की आवश्यकता को समाप्त नहीं करता है। सामग्री को अभी भी स्वीकृत कटाई क्षेत्र के अंदर स्थित होना चाहिए और पुष्टि की गई कटाई क्षमता से अधिक नहीं होना चाहिए।

1600 मिमी कटाई ब्लेड के साथ संयुक्त

सामग्री को पकड़े जाने के बाद, शीयरिंग सिलेंडर एक

1600 मिमी चौड़ा ब्लेडस्क्रैप के माध्यम से चलाते हैं।मशीन दो 260-टन मुख्य शीयरिंग सिलेंडर के साथ एक 135-टन फास्ट शीयरिंग सिलेंडर का उपयोग करती है। आपूर्ति किए गए तकनीकी दस्तावेज में 655 टन का संयुक्त बल परिकलित किया गया है।

इसलिए होल्डिंग और कटाई प्रणालियां अलग-अलग कार्य करती हैं:

होल्डिंग सिलेंडर स्क्रैप को स्थिर करते हैं।

• शीयरिंग सिलेंडर कटाई आंदोलन प्रदान करते हैं।
• रियर पुशर सामग्री फीडिंग को नियंत्रित करता है।
• लंबाई-नियंत्रण प्रणाली अनुमानित अग्रिम दूरी निर्धारित करती है।
• संदर्भ कटाई आकार

450MPa से अधिक न होने वाले तन्यता ताकत वाले स्टील के लिए, दस्तावेज सूचीबद्ध करता है:

गोल स्टील: Ø130mm

• चौकोर स्टील: 120 × 120mm
• स्टील प्लेट: 60 × 600mm
• वास्तविक परिणाम सामग्री की ताकत, क्रॉस-सेक्शनल आकार, टुकड़ों की संख्या, ब्लेड की स्थिति और लोडिंग स्थिति पर निर्भर करता है।

अनुप्रयोग

यह कॉन्फ़िगरेशन रीसाइक्लिंग संयंत्रों के लिए उपयुक्त है जहां अनियमित स्क्रैप आंदोलन कटाई की स्थिरता को प्रभावित कर सकता है।

विशिष्ट उपयोगकर्ताओं में शामिल हैं:

भारी स्क्रैप यार्ड

• स्टील निर्माण संयंत्र
• स्टील मिलें
• फाउंड्री
• संरचनात्मक विध्वंस प्रोसेसर
• औद्योगिक धातु वसूली सुविधाएं
• सही होल्डिंग और शीयरिंग सिस्टम का चयन

ग्राहकों को दैनिक स्क्रैप टन भार से अधिक प्रदान करना चाहिए। चयन के लिए महत्वपूर्ण जानकारी में शामिल हैं:

सामग्री की तस्वीरें

• अधिकतम क्रॉस-सेक्शन
• स्टील ग्रेड
• ठोस या खोखली संरचना
• एक साथ लोड किए गए टुकड़ों की संख्या
• अधिकतम सामग्री की लंबाई
• आवश्यक अंतिम कट लंबाई
• Q91Y-630W लगभग 160 टन मैटेरियल-होल्डिंग बल को 655-टन प्रलेखित शीयरिंग कॉन्फ़िगरेशन के साथ जोड़ता है, जिससे यह निर्दिष्ट सामग्री सीमाओं के भीतर भारी और अनियमित लौह स्क्रैप के नियंत्रित प्रसंस्करण के लिए उपयुक्त है।
