पीएलसी-नियंत्रित हाइड्रोलिक स्क्रैप मेटल शीयर वाटर-कूल्ड पावर सिस्टम के साथ

एसईओ शीर्षक: वाटर कूलिंग के साथ पीएलसी-नियंत्रित हाइड्रोलिक स्क्रैप शीयर
मेटा विवरण: Q91Y-630W में ओम्रॉन पीएलसी नियंत्रण, रिमोट ऑपरेशन, तीन 45kW मोटर, A4V-250 पंप और एक हाइड्रोलिक वाटर-कूलिंग सिस्टम है।

भारी स्क्रैप प्रसंस्करण के लिए एकीकृत नियंत्रण

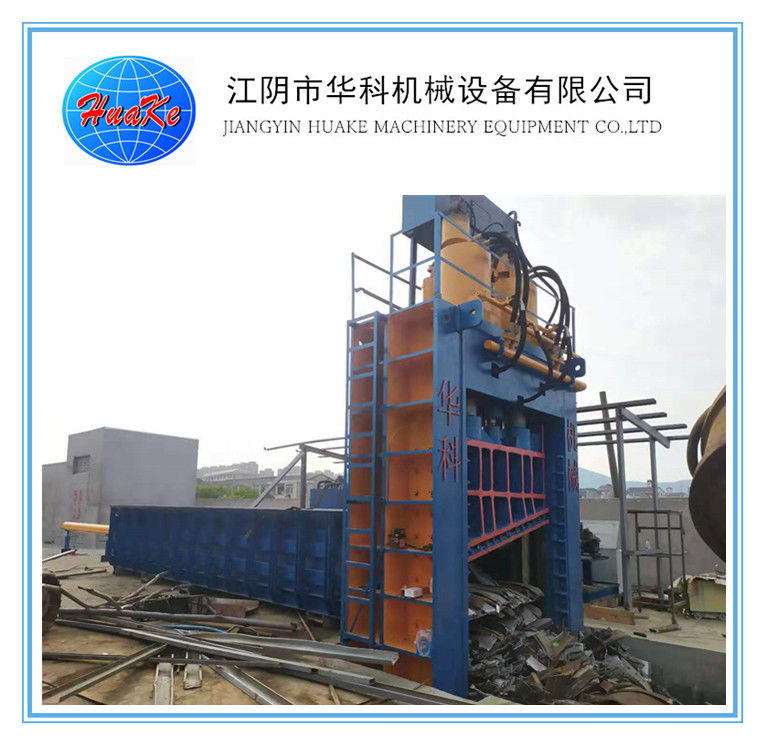

Q91Y-630W पीएलसी-नियंत्रित हाइड्रोलिक स्क्रैप मेटल शीयर एक नियंत्रण प्रणाली के भीतर हाइड्रोलिक कटिंग, सामग्री होल्डिंग, रियर पुशिंग और लंबाई समायोजन को जोड़ती है।

आपूर्ति की गई विशिष्टता एक ओम्रॉन CP1E-श्रृंखला पीएलसी, XINJIE टेक्स्ट डिस्प्ले, ओम्रॉन लिमिट स्विच, डेलिक्सी इलेक्ट्रिकल कंपोनेंट्स और यिचेंग सोलनॉइड वाल्व की पहचान करती है।

मशीन रिमोट-कंट्रोल ऑपरेशन का भी समर्थन करती है, जिससे प्रासंगिक आंदोलनों को उपयुक्त ऑपरेटिंग स्थिति से नियंत्रित किया जा सकता है।

मुख्य हाइड्रोलिक पावर कॉन्फ़िगरेशन

मशीन तीन मुख्य इलेक्ट्रिक मोटरों का उपयोग करती है।

हाइड्रोलिक सिस्टम तीन A4V-250 पंपों द्वारा संचालित होता है।

दस्तावेजीकृत हाइड्रोलिक-सिस्टम वर्किंग प्रेशर 25MPa से अधिक नहीं है। 31.5MPa आंकड़ा पंप के रेटेड दबाव को संदर्भित करता है और इसे सामान्य ऑपरेटिंग दबाव के रूप में प्रस्तुत नहीं किया जाना चाहिए।

जल-शीतलन परिसंचरण

हाइड्रोलिक शीयरिंग तेल प्रणाली पर निरंतर भार डालती है। Q91Y-630W में एक जल-शीतलन परिसंचरण इकाई शामिल है।

इसके शीतलन कॉन्फ़िगरेशन में शामिल हैं:

• 65-125A-2.2 परिसंचरण पंप
• 2.2kW पंप पावर
• 1450rpm रेटेड गति
• 200L/min नाममात्र प्रवाह
• 0.63MPa नाममात्र दबाव
• BB60H-20 जल कूलर

कुल स्थापित सिस्टम पावर 137.2kW सूचीबद्ध है, जिसमें तीन 45kW मुख्य मोटर और 2.2kW कूलिंग पंप शामिल हैं।

समन्वित मशीन आंदोलन

नियंत्रण प्रणाली कई हाइड्रोलिक क्रियाओं का प्रबंधन करती है:

1. रियर-सिलेंडर सामग्री फीडिंग
2. सामग्री-लंबाई पोजिशनिंग
3. हाइड्रोलिक होल्डिंग
4. शीयरिंग-सिलेंडर मूवमेंट
5. सिलेंडर रिटर्न
6. बार-बार कटाई अनुक्रम

यह समन्वित संचालन औद्योगिक स्क्रैप प्रसंस्करण के लिए अधिक उपयुक्त है, उन उपकरणों की तुलना में जिन्हें प्रत्येक आंदोलन को स्वतंत्र रूप से नियंत्रित करने की आवश्यकता होती है।

दस्तावेज़ पीएलसी और रिमोट-कंट्रोल ऑपरेशन का समर्थन करता है, लेकिन यह सिस्टम को पूरी तरह से मानव रहित स्वचालित लाइन के रूप में वर्णित नहीं करता है।

इलेक्ट्रिकल अनुकूलन

मानक विद्युत विनिर्देश है:

380V, तीन-चरण, 50Hz

दस्तावेज़ बताता है कि अन्य पावर विनिर्देशों को अनुकूलित किया जा सकता है। ग्राहकों को उत्पादन से पहले स्थानीय वोल्टेज, आवृत्ति, चरण आवश्यकताओं और लागू विद्युत मानकों को प्रदान करना चाहिए।

उपयुक्त उपयोगकर्ता

यह कॉन्फ़िगरेशन इसके लिए प्रासंगिक है:

• स्क्रैप रीसाइक्लिंग यार्ड
• स्टील मिलें
• फाउंड्री
• स्टील फैब्रिकेशन प्लांट
• औद्योगिक धातु वसूली सुविधाएं

पीएलसी प्रणाली, रिमोट कंट्रोल, हाइड्रोलिक पावर यूनिट और कूलिंग सर्किट बार-बार भारी स्क्रैप कटाई का समर्थन करने के लिए एक साथ काम करते हैं। मशीन का चयन अभी भी सामग्री के आकार, स्टील की ताकत, लोडिंग विधि और आवश्यक प्रसंस्करण क्षमता के आधार पर किया जाना चाहिए।
