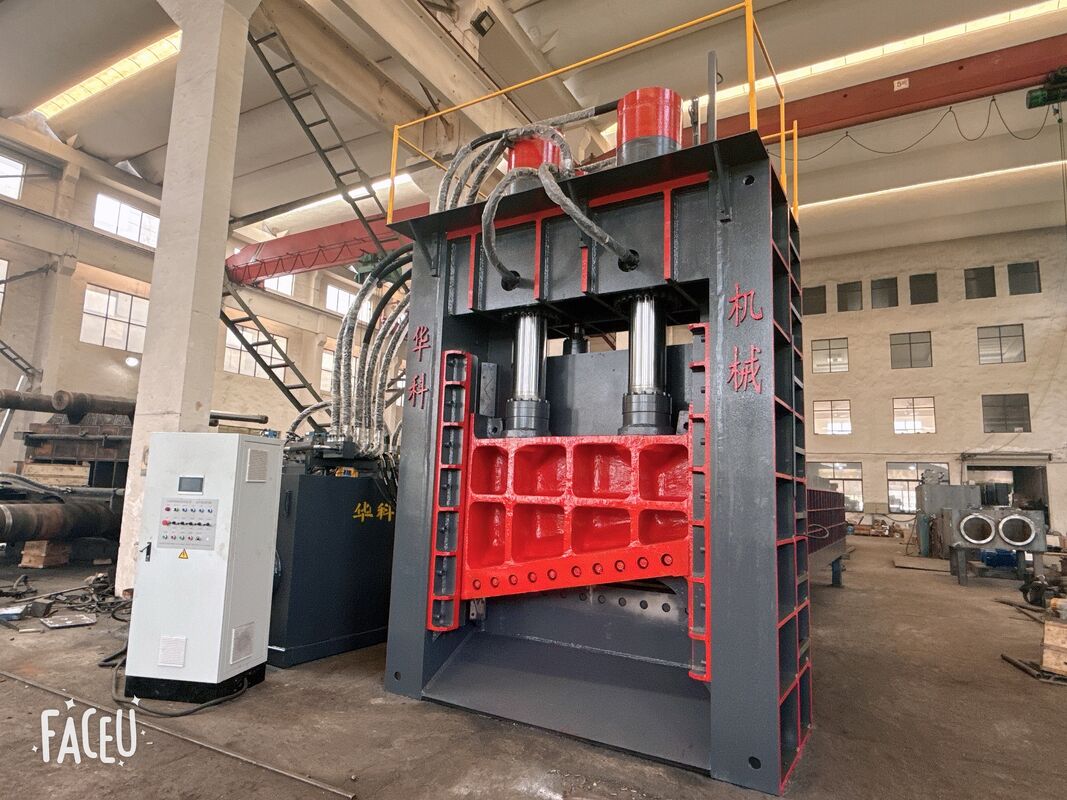

Q91Y-630W हेवी-ड्यूटी हाइड्रोलिक स्क्रैप मेटल शीयर 9-11 TPH स्टील स्क्रैप प्रोसेसिंग के लिए

उत्पाद अवलोकन

Q91Y-630W हेवी-ड्यूटी हाइड्रोलिक स्क्रैप मेटल शीयरलंबे, भारी और उच्च-मात्रा वाले स्टील स्क्रैप को छोटे और अधिक प्रबंधनीय टुकड़ों में काटने के लिए डिज़ाइन किया गया है। यह स्क्रैप रीसाइक्लिंग यार्ड, स्टील मिलों, फाउंड्री, मेटल प्रोसेसिंग प्लांट और औद्योगिक अपशिष्ट रीसाइक्लिंग सुविधाओं के लिए उपयुक्त है।मशीन दो मुख्य शीयरिंग सिलेंडरों को एक तेज शीयरिंग सिलेंडर के साथ जोड़ती है, जो कुल संयुक्त शीयरिंग बल प्रदान करती है

655 टनके रूप में सूचीबद्ध करता है।7000 × 1600 × 900 मिमी फीड बॉक्ससे सुसज्जित है, एक1600 मिमी कटिंग ब्लेड, एक रियर मटेरियल-पुशिंग सिलेंडर, और एक एडजस्टेबल कटिंग-लेंथ कंट्रोल सिस्टम। स्टील स्क्रैप प्रोसेसिंग के लिए, प्रलेखित उत्पादन क्षमता का अनुमान रूढ़िवादी रूप से9-11 टन प्रति घंटाहै।गोल स्टील Ø130 मिमी तक

655-टन संयुक्त शीयरिंग बल

Q91Y-630W का उपयोग करता है:

दो मुख्य शीयरिंग सिलेंडर, प्रत्येक लगभग 260 टन रेटेड

• एक तेज शीयरिंग सिलेंडर लगभग 135 टन रेटेड
• कुल संयुक्त शीयरिंग बल: 655 टन
• यह हाइड्रोलिक कॉन्फ़िगरेशन निर्दिष्ट सामग्री-शक्ति सीमा के भीतर भारी स्टील स्क्रैप, मोटी प्लेट ऑफकट्स, गोल स्टील, चौकोर स्टील और अन्य औद्योगिक लौह सामग्री को संसाधित करने के लिए आवश्यक बल प्रदान करता है।

9-11 टन प्रति घंटा स्क्रैप स्टील प्रसंस्करण क्षमता

स्क्रैप स्टील अनुप्रयोगों के लिए, मशीन की अनुमानित उत्पादन दर रूढ़िवादी रूप से

9-11 टन प्रति घंटाहै।गोल स्टील Ø130 मिमी तक

स्क्रैप का प्रकार

• सामग्री की मोटाई
• स्थानीय वोल्टेज और आवृत्ति
• फीडिंग दक्षता
• आवश्यक कटिंग लंबाई
• इस जानकारी के आधार पर, जियांगयिन हुआके मशीनरी उपकरण एक उपयुक्त मशीन कॉन्फ़िगरेशन, तकनीकी प्रस्ताव, शिपिंग योजना और कोटेशन तैयार कर सकता है।
• क्रेन या ग्रैब फीडिंग गति
• निर्दिष्ट क्षमता स्क्रैप स्टील प्रसंस्करण पर आधारित है और इसे अलग पुष्टि के बिना एल्यूमीनियम, तांबा, स्टेनलेस स्टील या अन्य सामग्रियों पर स्वचालित रूप से लागू नहीं किया जाना चाहिए।

लंबे स्क्रैप के लिए 7-मीटर फीड बॉक्स

आंतरिक फीड बॉक्स का माप है:

7000 × 1600 × 900 मिमी

है।

विशिष्ट सामग्री में शामिल हो सकते हैं:

लंबे स्टील ऑफकट्स

• स्क्रैप स्टील प्लेट
• भारी स्टील ऑफकट्स
• लंबे स्टील खंड
• Ø130 मिमी
• 120 × 120 मिमी
• मिश्रित भारी लौह स्क्रैप
• लंबा फीड बॉक्स व्यवस्थित फीडिंग और कटिंग चैंबर की ओर सामग्री को चरणबद्ध तरीके से धकेलने का भी समर्थन करता है।

1600 मिमी चौड़ा कटिंग ब्लेड

मशीन एक

1600 मिमी ब्लेड लंबाई और 1600 मिमी शीयरिंग चौड़ाईसे सुसज्जित है।गोल स्टील Ø130 मिमी तक

प्रलेखित न्यूनतम शीयर ओपनिंग ऊंचाई

550 मिमीशीयरिंग कोण10.5 डिग्रीहै।गोल स्टील Ø130 मिमी तक

Q91Y-630W कटिंग चैंबर की ओर स्क्रैप सामग्री को धकेलने के लिए एक रियर हाइड्रोलिक सिलेंडर का उपयोग करता है।

सामग्री-पुशिंग सिस्टम विनिर्देश

पुशिंग सिलेंडर मॉडल: YG220/160-7000

• सिलेंडर स्ट्रोक: 7000 मिमी
• अधिकतम थ्रस्ट: 1350 kN
• अनुमानित पुशिंग बल: 135 टन
• पुशिंग गति: 300 मिमी/सेकंड
• पुशिंग विधि: रियर-सिलेंडर पुश
• कटिंग लंबाई: समायोज्य
• लंबाई नियंत्रण प्रणाली: शामिल
• रियर-पुश डिज़ाइन लंबे और मिश्रित स्क्रैप को फीड बॉक्स के माध्यम से ले जाने में मदद करता है, जो पूरी तरह से मैनुअल रीपोजिशनिंग पर निर्भर नहीं करता है। एडजस्टेबल कटिंग-लेंथ सिस्टम ऑपरेटर को परिवहन, भंडारण, या फर्नेस चार्जिंग आवश्यकताओं के अनुसार छंटे हुए सामग्री के अनुमानित आकार को नियंत्रित करने की अनुमति देता है।

हाइड्रोलिक सामग्री-होल्डिंग सिस्टम

मुख्य कटिंग स्ट्रोक से पहले, सामग्री-होल्डिंग सिस्टम स्क्रैप को अधिक स्थिर स्थिति में दबाता है।

मशीन दो सामग्री-होल्डिंग सिलेंडरों से सुसज्जित है।

सामग्री-होल्डिंग पैरामीटर

सिलेंडर मॉडल: YG200/140-950

• मात्रा: 2 सिलेंडर
• अधिकतम थ्रस्ट: प्रति सिलेंडर 800 kN
• अनुमानित होल्डिंग बल: प्रति सिलेंडर 80 टन
• कुल होल्डिंग बल: लगभग 160 टन
• सिलेंडर यात्रा: 900 मिमी
• होल्डिंग सिस्टम शीयरिंग से पहले ढीले या अनियमित स्क्रैप को स्थिर करने में मदद करता है, कटिंग चक्र के दौरान सामग्री की गति को कम करता है।

संदर्भ कटिंग क्षमता

पीडीएफ में 450 MPa से अधिक नहीं तन्यता ताकत वाले स्टील के लिए संदर्भ कटिंग क्षमताएं निर्दिष्ट हैं:

Δb ≤ 450 MPa

निर्दिष्ट सामग्री-शक्ति स्थिति के तहत, प्रलेखित संदर्भ आकार में शामिल हैं:

सामग्री

मुख्य तकनीकी विनिर्देश

वस्तु

3-4 बार प्रति मिनटके रूप में प्रलेखित किया गया है और इसे वास्तविक लोडेड उत्पादन चक्र के साथ भ्रमित नहीं किया जाना चाहिए।मोटर और हाइड्रोलिक पंप कॉन्फ़िगरेशन

हाइड्रोलिक पावर सिस्टम तीन मुख्य मोटरों और तीन हाइड्रोलिक पंपों का उपयोग करता है।

मुख्य मोटर

मॉडल: YE-225M-4

• रेटेड पावर: प्रति मोटर 45 kW
• मात्रा: 3 सेट
• रेटेड दबाव: 31.5 MPa
• रेटेड गति: 1440 आरपीएम
• हाइड्रोलिक पंप

मॉडल: A4V-250

• मात्रा: 3 सेट
• रेटेड दबाव: 31.5 MPa
• नाममात्र विस्थापन: 250 ml/r
• हाइड्रोलिक सिस्टम वर्किंग प्रेशर को

25 MPaसे अधिक नहीं के रूप में निर्दिष्ट किया गया है, जबकि हाइड्रोलिक पंप रेटेड प्रेशर31.5 MPaहै। ये अलग-अलग तकनीकी मान हैं और इन्हें एक ही पैरामीटर के रूप में नहीं माना जाना चाहिए।हाइड्रोलिक ऑपरेशन के लिए कूलिंग सिस्टम

Q91Y-630W में हाइड्रोलिक यूनिट के लिए एक जल-शीतलन परिसंचरण प्रणाली शामिल है।

कूलिंग सिस्टम विनिर्देश

कूलिंग पंप मॉडल: 65-125A-2.2

• कूलिंग पंप पावर: 2.2 kW
• रेटेड गति: 1450 आरपीएम
• नाममात्र प्रवाह: 200 L/min
• नाममात्र दबाव: 0.63 MPa
• वाटर कूलर मॉडल: BB60H-20
• मात्रा: 1 सेट
• कूलिंग सिस्टम औद्योगिक संचालन के दौरान हाइड्रोलिक तेल तापमान प्रबंधन का समर्थन करता है।

पीएलसी और रिमोट-कंट्रोल ऑपरेशन

मशीन पीएलसी नियंत्रण और रिमोट ऑपरेशन से सुसज्जित है।

विनिर्देश में सूचीबद्ध मुख्य नियंत्रण घटक शामिल हैं:

Omron CP1E-श्रृंखला पीएलसी

• Omron लिमिट स्विच
• XINJIE टेक्स्ट डिस्प्ले
• Delixi इलेक्ट्रिकल कंपोनेंट्स
• Yicheng सोलनॉइड वाल्व
• Xingcheng विशेष-स्टील वियर प्लेटें
• रिमोट-कंट्रोल फ़ंक्शन ऑपरेटर को एक उपयुक्त कार्य स्थिति से मशीन क्रियाओं को प्रबंधित करने की अनुमति देता है। यह सामान्य संचालन के दौरान कटिंग क्षेत्र के करीब रहने की आवश्यकता को कम कर सकता है।

उपयुक्त अनुप्रयोग

Q91Y-630W हाइड्रोलिक स्क्रैप मेटल शीयर का उपयोग निम्नलिखित उद्योगों में किया जा सकता है:

स्क्रैप मेटल रीसाइक्लिंग यार्ड

मशीन लंबे, भारी और अनियमित लौह स्क्रैप को छंटाई, भंडारण, परिवहन या पुनर्विक्रय के लिए छोटे खंडों में संसाधित कर सकती है।

स्टील मिलें

स्टील मिलें फर्नेस चार्जिंग से पहले स्क्रैप सामग्री तैयार करने के लिए मशीन का उपयोग कर सकती हैं।

फाउंड्री

फाउंड्री स्टील स्क्रैप के आयामों को कम करने और अधिक प्रबंधनीय फर्नेस फीड तैयार करने के लिए मशीन का उपयोग कर सकती हैं।

मेटल प्रोसेसिंग प्लांट

स्टील प्लेट ऑफकट्स, उत्पादन अवशेष, संरचनात्मक स्क्रैप और अन्य औद्योगिक धातु अपशिष्ट को रीसाइक्लिंग से पहले संसाधित किया जा सकता है।

विध्वंस स्क्रैप प्रसंस्करण

लंबे संरचनात्मक स्टील और विध्वंस अपशिष्ट को परिवहन या आगे प्रसंस्करण से पहले छोटा किया जा सकता है।

विशिष्ट सामग्री

मशीन मुख्य रूप से लौह स्क्रैप प्रसंस्करण के लिए अभिप्रेत है।

उपयुक्त सामग्री में शामिल हो सकते हैं:

स्क्रैप स्टील प्लेट

• भारी स्टील ऑफकट्स
• गोल स्टील स्क्रैप
• चौकोर स्टील स्क्रैप
• संरचनात्मक स्टील स्क्रैप
• लंबे स्टील खंड
• औद्योगिक स्टील अपशिष्ट
• विध्वंस स्टील
• मिश्रित भारी लौह स्क्रैप
• मशीन चयन से पहले सामग्री के आयाम, स्टील ग्रेड, तन्यता ताकत, आकार और फीडिंग विधि की पुष्टि की जानी चाहिए।

Q91Y-630W स्क्रैप मेटल शीयर कैसे काम करता है

चरण 1: स्क्रैप लोडिंग

स्टील स्क्रैप को क्रेन, हाइड्रोलिक ग्रैब, एक्सकेवेटर, या अन्य उपयुक्त लोडिंग उपकरण द्वारा 7000 मिमी फीड बॉक्स में लोड किया जाता है।

चरण 2: सामग्री पुशिंग

रियर हाइड्रोलिक सिलेंडर स्क्रैप को शीयरिंग चैंबर की ओर धकेलता है। ऑपरेटर आवश्यक कटिंग लंबाई के अनुसार फीडिंग दूरी को समायोजित कर सकता है।

चरण 3: सामग्री होल्डिंग

दो हाइड्रोलिक होल्डिंग सिलेंडर स्क्रैप को दबाते हैं और काटने से पहले इसे स्थिर करते हैं।

चरण 4: हाइड्रोलिक शीयरिंग

मुख्य शीयरिंग सिलेंडर और तेज शीयरिंग सिलेंडर ब्लेड को सामग्री के माध्यम से चलाते हैं।

चरण 5: सामग्री डिस्चार्ज

काटने के बाद, छोटे स्क्रैप खंड कटिंग क्षेत्र से गिर जाते हैं और परिवहन, भंडारण, या फर्नेस चार्जिंग के लिए एकत्र किए जा सकते हैं।

चरण 6: दोहराया प्रसंस्करण

रियर सिलेंडर शेष सामग्री को आगे बढ़ाता है, और मशीन कटिंग चक्र को दोहराती है।

स्क्रैप प्रसंस्करण संचालन के लिए लाभ

मैनुअल फ्लेम कटिंग पर निर्भरता कम

लंबे या भारी स्क्रैप को अक्सर परिवहन या फर्नेस उपयोग से पहले प्री-कटिंग की आवश्यकता होती है। हाइड्रोलिक शीयरिंग उपयुक्त सामग्री के लिए मैनुअल फ्लेम कटिंग पर निर्भरता कम कर सकती है।

अधिक प्रबंधनीय स्क्रैप आयाम

एडजस्टेबल पुशिंग और लेंथ-कंट्रोल सिस्टम छोटे स्क्रैप खंडों का उत्पादन करने में मदद करता है जो स्टोर करने, परिवहन करने और डाउनस्ट्रीम उपकरण में फीड करने में आसान होते हैं।

बड़ी फीड क्षमता

7000 × 1600 × 900 मिमी फीड बॉक्स लंबे और भारी स्क्रैप को प्राप्त कर सकता है, जिससे लोडिंग से पहले हर टुकड़े को काटने की आवश्यकता कम हो जाती है।

हेवी-ड्यूटी हाइड्रोलिक फोर्स

655-टन संयुक्त शीयरिंग बल निर्दिष्ट तन्यता-शक्ति और आकार सीमाओं के भीतर भारी स्टील स्क्रैप के प्रसंस्करण का समर्थन करता है।

औद्योगिक स्क्रैप मात्रा के लिए उपयुक्त

9-11 टन प्रति घंटा की प्रलेखित स्क्रैप स्टील उत्पादन दर के साथ, मशीन रीसाइक्लिंग संचालन के लिए अभिप्रेत है जिसके लिए छोटे मगरमच्छ शीयर या मैनुअल कटिंग उपकरण की तुलना में उच्च प्रसंस्करण क्षमता की आवश्यकता होती है।

शिपिंग जानकारी

परिवहन के लिए मशीन को प्रमुख खंडों में विभाजित किया गया है।

शिपिंग भाग

Q91Y-630W हाइड्रोलिक स्क्रैप मेटल शीयर क्यों चुनें?

Q91Y-630W भारी शीयरिंग बल, लंबी सामग्री फीडिंग क्षमता, हाइड्रोलिक पुशिंग, पीएलसी नियंत्रण और औद्योगिक स्क्रैप स्टील आउटपुट का एक व्यावहारिक संयोजन प्रदान करता है।

इस मॉडल पर विचार करने के मुख्य कारण हैं:

655-टन संयुक्त शीयरिंग बल

• 9-11 TPH प्रलेखित स्क्रैप स्टील क्षमता
• 7000 मिमी लंबा फीड बॉक्स
• 1600 मिमी कटिंग चौड़ाई
• 135-टन रियर पुशिंग बल
• एडजस्टेबल कटिंग-लेंथ कंट्रोल
• लगभग 160 टन सामग्री-होल्डिंग बल
• पीएलसी और रिमोट-कंट्रोल ऑपरेशन
• जल-शीतलन परिसंचरण प्रणाली
• अनुकूलन योग्य बिजली की आपूर्ति
• अक्सर पूछे जाने वाले प्रश्न

Q91Y-630W की उत्पादन क्षमता क्या है?

प्रलेखित उत्पादन क्षमता का अनुमान रूढ़िवादी रूप से

स्क्रैप स्टील के लिए 9-11 टन प्रति घंटाहै। वास्तविक आउटपुट स्क्रैप घनत्व, आयाम, फीडिंग दक्षता और आवश्यक कटिंग लंबाई पर निर्भर करता है।कुल शीयरिंग बल क्या है?

मशीन दो 260-टन मुख्य शीयरिंग सिलेंडरों और एक 135-टन तेज शीयरिंग सिलेंडर का उपयोग करती है। पीडीएफ कुल संयुक्त शीयरिंग बल को

655 टनके रूप में सूचीबद्ध करता है।गोल स्टील Ø130 मिमी तक

आंतरिक फीड बॉक्स का आकार

7000 × 1600 × 900 मिमीहै।गोल स्टील Ø130 मिमी तक

कटिंग ब्लेड की लंबाई और शीयरिंग चौड़ाई दोनों

1600 मिमीहैं।गोल स्टील Ø130 मिमी तक

हाँ। रियर मटेरियल-पुशिंग सिस्टम में एक कटिंग-लेंथ कंट्रोल फ़ंक्शन शामिल है, जो ऑपरेटर को फीड दूरी को समायोजित करने की अनुमति देता है।

मशीन किन सामग्रियों को संसाधित कर सकती है?

मशीन मुख्य रूप से स्टील स्क्रैप के लिए डिज़ाइन की गई है। प्रलेखित संदर्भ स्थिति 450 MPa से अधिक नहीं तन्यता ताकत वाला स्टील है।

क्या यह गोल स्टील और चौकोर स्टील को काट सकता है?प्रलेखित सामग्री-शक्ति स्थिति के तहत, संदर्भ कटिंग क्षमताओं में शामिल हैं:गोल स्टील Ø130 मिमी तक

चौकोर स्टील 120 × 120 मिमी तक

स्टील प्लेट 60 × 600 मिमी तक

• क्या मशीन पूरी तरह से स्वचालित है?
• मशीन में पीएलसी नियंत्रण, रिमोट ऑपरेशन, हाइड्रोलिक पुशिंग, सामग्री होल्डिंग और लेंथ कंट्रोल शामिल हैं। हालांकि, उपलब्ध दस्तावेज इसे पूरी तरह से मानव रहित स्वचालित उत्पादन लाइन के रूप में वर्णित नहीं करता है।
• क्या वोल्टेज को अनुकूलित किया जा सकता है?

हाँ। मानक विनिर्देश

380 V, 3-फेज, 50 Hz

है, और ग्राहक की स्थानीय विद्युत आवश्यकताओं के अनुसार बिजली की आपूर्ति को अनुकूलित किया जा सकता है।

तकनीकी प्रस्ताव का अनुरोध करेंसही हाइड्रोलिक स्क्रैप मेटल शीयर की सिफारिश करने के लिए, कृपया प्रदान करें:स्क्रैप की तस्वीरें या वीडियो

सामग्री का प्रकार और स्टील ग्रेड

अधिकतम सामग्री आयाम

• सामग्री की मोटाई
• प्रति घंटा या प्रति दिन आवश्यक उत्पादन क्षमता
• आवश्यक कटिंग लंबाई
• स्थानीय वोल्टेज और आवृत्ति
• गंतव्य बंदरगाह
• इस जानकारी के आधार पर, जियांगयिन हुआके मशीनरी उपकरण एक उपयुक्त मशीन कॉन्फ़िगरेशन, तकनीकी प्रस्ताव, शिपिंग योजना और कोटेशन तैयार कर सकता है।
