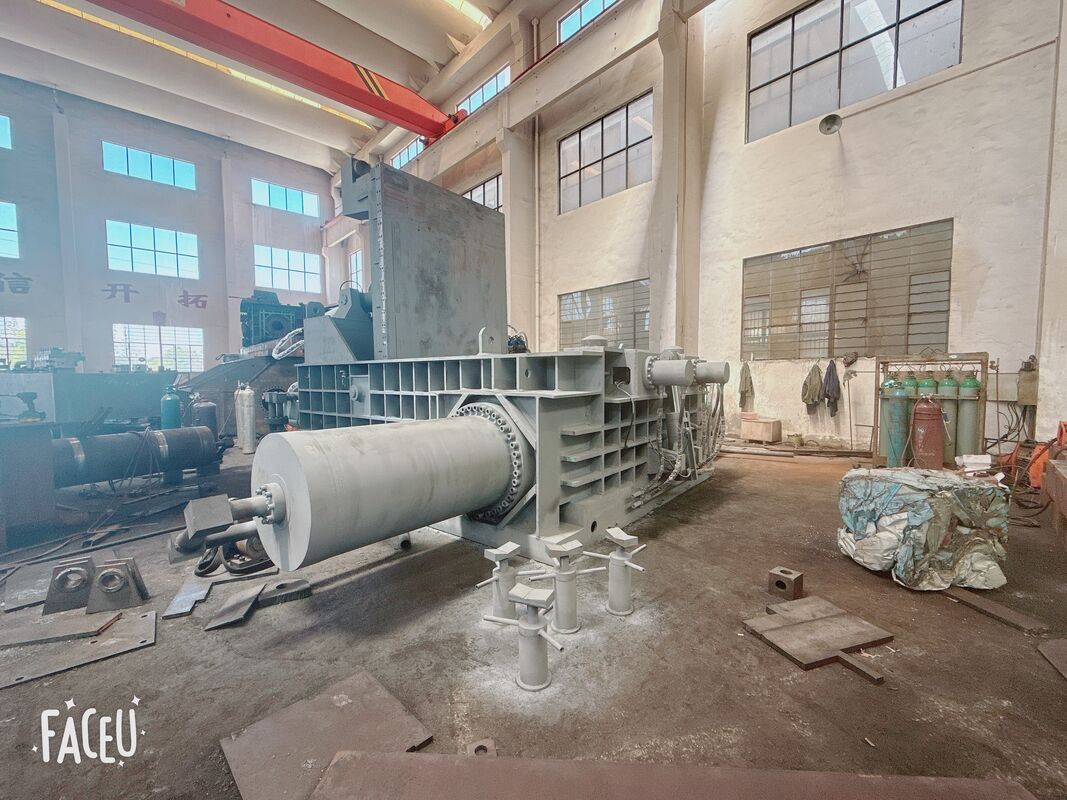

Y81-QF-630 630 टन हाइड्रोलिक स्क्रैप मेटल बॉलर

Y81-QF-630 एक भारी-कर्तव्य हाइड्रोलिक स्क्रैप धातु बॉलर है जो बड़ी मात्रा में धातु पुनर्चक्रण और स्क्रैप प्रसंस्करण अनुप्रयोगों के लिए विकसित किया गया है।

मशीन एक बड़े3500 × 3000 × 1300 मिमी संपीड़न कक्ष, दो मुख्य संपीड़न सिलेंडर, दो साइड संपीड़न सिलेंडर और एक हाइड्रोलिक बेल डिस्चार्ज सिस्टम।

के एक बाली क्रॉस-सेक्शन के साथ700 × 700 मिमीऔर से समायोज्य बेल लंबाई600 से 2000 मिमी, मशीन भारी स्टील स्क्रैप को परिवहन, भंडारण और भट्ठी चार्जिंग के लिए घने और प्रबंधनीय बालों में संपीड़ित कर सकती है।

Y81-QF-630 पीएलसी स्वचालित नियंत्रण और दूरस्थ संचालन को अपनाता है, जिससे ऑपरेटरों को अधिक सुरक्षित कार्य स्थिति से संपीड़न और बेल डिस्चार्ज प्रक्रियाओं को नियंत्रित करने में मदद मिलती है।

Y81-QF-630 स्क्रैप मेटल बॉलर की मुख्य विशेषताएं

भारी शुल्क वाली हाइड्रोलिक संपीड़न प्रणाली

मशीन में 6300 केएन के नामित जोर के साथ दो मुख्य संपीड़न सिलेंडरों का उपयोग किया जाता है। दो साइड संपीड़न सिलेंडर कक्ष के किनारे से अतिरिक्त संपीड़न प्रदान करते हैं।

यह बहु-दिशात्मक संपीड़न डिजाइन भारी स्क्रैप की मात्रा को कम करने और कॉम्पैक्ट आयताकार धातु बालों को बनाने में मदद करता है।

बड़े 3500 × 3000 मिमी लोडिंग कक्ष

संपीड़न कक्ष मापता हैः

3500 × 3000 × 1300 मिमी

बड़ा फ़ीड ओपनिंग ओवरसाइज़ और अनियमित धातु स्क्रैप को संभालने के लिए उपयुक्त है। क्रेन, ग्रैबर, खुदाई मशीन या अन्य सामग्री हैंडलिंग उपकरण द्वारा सामग्री को कक्ष में लोड किया जा सकता है।

समायोज्य बेल लंबाई

मानक बाले अनुप्रस्थ हैः

700 × 700 मिमी

बेल की लंबाई को लगभग से समायोजित किया जा सकता हैः

600 से 2000 मिमी

समायोज्य बाले की लंबाई ऑपरेटर को परिवहन, भंडारण या भट्ठी-चार्जिंग आवश्यकताओं के साथ बाले वजन और आयामों को मेल खाने की अनुमति देती है।

उच्च घनत्व वाले स्टील स्क्रैप बाल्स

उपयुक्त इस्पात स्क्रैप सामग्री के लिए, तैयार बेल घनत्व तक पहुंच सकता हैः

≥2000 किलोग्राम/मी3

वास्तविक बाले घनत्व स्क्रैप सामग्री के प्रकार, मोटाई, आकार और प्रारंभिक घनत्व पर निर्भर करता है।

पीएलसी स्वचालित नियंत्रण

Y81-QF-630 को पीएलसी प्रणाली द्वारा नियंत्रित किया जाता है और रिमोट ऑपरेशन का समर्थन करता है।

ऑपरेटिंग सिस्टम मुख्य संपीड़न, साइड संपीड़न, कक्ष ढक्कन, तालाबंदी और बेल डिस्चार्ज प्रक्रियाओं को नियंत्रित करता है।

स्वचालन बालिंग चक्र को मानकीकृत करने और मैनुअल हाइड्रोलिक वाल्व संचालन पर निर्भरता को कम करने में मदद करता है।

फ्रंट बेल डिस्चार्ज

संपीड़न के बाद, तैयार बेल को एक हाइड्रोलिक बेल टर्नओवर सिलेंडर द्वारा मशीन के सामने से निकाल दिया जाता है।

यह विसर्जन विधि बेलर को बैले संग्रह, तौलने या परिवहन उपकरण के साथ व्यवस्थित करने के लिए उपयुक्त है।

तकनीकी विनिर्देश

हाइड्रोलिक प्रणाली

हाइड्रोलिक प्रणाली तीन 45 किलोवाट के मोटर और तीन ए4वी-250 हाइड्रोलिक पंपों के आसपास डिजाइन की गई है।

प्रत्येक हाइड्रोलिक पंप का नाममात्र विस्थापन 250 मिलीलीटर/घंटे और नाममात्र दबाव 31.5 एमपीए है। मशीन हाइड्रोलिक प्रणाली का कार्य दबाव 25 एमपीए से अधिक नहीं नियंत्रित किया जाता है।

बड़े हाइड्रोलिक तेल टैंक की क्षमता लगभग 5000 लीटर है। सामान्य संचालन के लिए लगभग 4500 लीटर उपयुक्त हाइड्रोलिक तेल की आवश्यकता होती है।

निरंतर संचालन के दौरान हाइड्रोलिक तेल के तापमान को नियंत्रित करने के लिए एक GLB-25 वाटर कूलर स्थापित किया जाता है।

अंतिम शीतलन-पानी प्रणाली को स्थानीय परिवेश तापमान, पानी की गुणवत्ता और संचालन घंटों के अनुसार डिजाइन किया जाना चाहिए।

विशिष्ट सामग्री

Y81-QF-630 हाइड्रोलिक मेटल बॉलर को विभिन्न भारी लौह स्क्रैप सामग्री के प्रसंस्करण के लिए कॉन्फ़िगर किया जा सकता है, जिसमें शामिल हैंः

• स्टील प्लेटों के कटाव
• स्ट्रक्चरल स्टील का स्क्रैप
• इस्पात निर्माण के अपशिष्ट
• भारी औद्योगिक धातु स्क्रैप
• मिश्रित इस्पात के स्क्रैप
• बड़े और अनियमित स्टील के टुकड़े
• इस्पात प्रसंस्करण संयंत्रों से उत्पन्न स्क्रैप
• बड़े स्क्रैप यार्डों द्वारा एकत्रित पुनर्नवीनीकरण योग्य धातु

उत्पादन से पहले सामग्री की तस्वीरें, अधिकतम सामग्री आयाम और सामग्री की मोटाई की पुष्टि की जानी चाहिए।

बहुत मोटे, बड़े या उच्च शक्ति वाले स्टील स्क्रैप के लिए, सामग्री को बॉलर में लोड करने से पहले पूर्व-शेयरिंग की आवश्यकता हो सकती है।

विशिष्ट अनुप्रयोग

धातु पुनर्नवीनीकरण कारखाने

बड़ा कक्ष पुनर्चक्रण कंपनियों को भारी स्क्रैप को संसाधित करने और भंडारण के लिए आवश्यक स्थान को कम करने की अनुमति देता है।

इस्पात मिल

स्टील मिलों के आकार और घनत्व की आवश्यकताओं के अनुसार परिवहन और भट्ठी चार्जिंग के लिए संपीड़ित स्टील स्क्रैप बालों को तैयार किया जा सकता है।

धातु विनिर्माण संयंत्र

स्टील प्लेट के किनारों, संरचनात्मक कटौती और उत्पादन अपशिष्ट को प्रबंधनीय बालों में संपीड़ित किया जा सकता है।

स्क्रैप संग्रह केंद्र

ढीले धातु के स्क्रैप को संकुचित किया जा सकता है ताकि भंडारण संगठन में सुधार हो सके और ट्रकों या जहाजों पर लोड करना आसान हो सके।

औद्योगिक अपशिष्ट प्रसंस्करण सुविधाएं

इस मशीन को एक बड़ी धातु पुनर्चक्रण लाइन में शामिल किया जा सकता है जिसमें क्रेन, ग्रैबर्स, कन्वेयर, वेजिंग सिस्टम और बेल हैंडलिंग उपकरण शामिल हैं।

भारी धातु के बैलेर का उपयोग करने के फायदे

स्क्रैप की मात्रा में कमी

ढीले और भारी स्टील स्क्रैप को संपीड़ित करने से सामग्री द्वारा कब्जा की गई जगह काफी कम हो जाती है।

आसान परिवहन

समान आयताकार बालों को ढीले अनियमित स्क्रैप की तुलना में उठाना, ढेर करना और परिवहन करना आसान होता है।

भंडारण प्रबंधन में सुधार

तैयार बालों को गोदामों, स्क्रैप यार्डों और लोडिंग क्षेत्रों में अधिक कुशलता से व्यवस्थित किया जा सकता है।

नियंत्रित बेल आयाम

700 × 700 मिमी बाले अनुभाग और समायोज्य बाले लंबाई विभिन्न डाउनस्ट्रीम हैंडलिंग आवश्यकताओं के अनुरूप करना आसान बनाती है।

सुरक्षित दूरस्थ संचालन

रिमोट-कंट्रोल सिस्टम ऑपरेटर को संपीड़न कक्ष के सीधे बगल में खड़े होने के बिना मशीन का निरीक्षण करने की अनुमति देता है।

बड़े स्क्रैप प्रसंस्करण परियोजनाओं के लिए उपयुक्त

बड़ा कक्ष, कई हाइड्रोलिक सिलेंडर और 135 किलोवाट की स्थापित शक्ति Y81-QF-630 को मांग वाले औद्योगिक स्क्रैप रीसाइक्लिंग अनुप्रयोगों के लिए उपयुक्त बनाती है।

मशीन के आयाम और स्थापना की आवश्यकताएं

मशीन के कुल आयाम लगभग हैंः

9500 × 8555 × 3085 मिमी

जब कक्ष का ढक्कन पूरी तरह से खोला जाता है, तो मशीन की कुल ऊंचाई लगभग हैः

4660 मिमी

अनुशंसित स्थापना क्षेत्र लगभग हैः

10.2 × 9.8 मीटर

निम्नलिखित के लिए अतिरिक्त स्थान आरक्षित किया जाना चाहिए:

• सामग्री लोडिंग उपकरण
• बेल निकालना
• हाइड्रोलिक स्टेशन का रखरखाव
• विद्युत नियंत्रण कैबिनेट तक पहुँच
• शीतलन जल उपकरण
• ऑपरेटर की पहुँच
• स्पेयर पार्ट्स हैंडलिंग

ग्राहक को आदेश की पुष्टि के बाद आपूर्ति की गई अंतिम नींव ड्राइंग के अनुसार एक आर्मर्ड कंक्रीट नींव तैयार करनी चाहिए।

शिपिंग की जानकारी

Y81-QF-630 के आयामों और कुल वजन के कारण, यह मशीन थोक जहाज द्वारा शिपमेंट के लिए उपयुक्त है।

मुख्य नौवहन खंडों में शामिल हैंः

अंतिम शिपिंग योजना, लिफ्टिंग पॉइंट और पैकिंग विधि को गंतव्य बंदरगाह और परिवहन मार्ग के अनुसार पुष्टि की जाएगी।

अनुकूलन विकल्प

Y81-QF-630 को ग्राहक की परिचालन स्थितियों के अनुसार अनुकूलित किया जा सकता है।

उपलब्ध अनुकूलन में शामिल हो सकते हैंः

• विभिन्न बिजली आपूर्ति वोल्टेज और आवृत्ति
• अनुकूलित बेल लंबाई
• ठंडे क्षेत्रों के लिए हाइड्रोलिक तेल हीटिंग सिस्टम
• उन्नत हाइड्रोलिक तेल शीतलन प्रणाली
• विभिन्न पीएलसी और विद्युत घटक ब्रांड
• रिमोट कंट्रोल कॉन्फ़िगरेशन
• लोडिंग क्रेन या सामग्री ग्रैपर का एकीकरण
• बेल वजन प्रणाली
• अनुकूलित सुरक्षा सुरक्षा
• स्पेयर पार्ट्स पैकेज
• स्थापना और चालू करने में सहायता

विनिर्माण से पहले सभी अनुकूलन की पुष्टि की जानी चाहिए।

मशीन चयन के लिए आवश्यक जानकारी

सही स्क्रैप मेटल बॉलर की सिफारिश करने के लिए, कृपया प्रदान करेंः

1. स्क्रैप सामग्री की तस्वीरें या वीडियो
2. प्रसंस्करण के लिए धातु का प्रकार
3. अधिकतम सामग्री आयाम
4. अधिकतम सामग्री मोटाई
5. आवश्यक प्रसंस्करण क्षमता प्रति घंटा या प्रति दिन
6. आवश्यक बेल आयाम
7. आवश्यक बेल वजन या घनत्व
8. स्थानीय विद्युत आपूर्ति
9. लोड करने की विधि
10. गंतव्य बंदरगाह

इस जानकारी के आधार पर, हमारी इंजीनियरिंग टीम यह आकलन कर सकती है कि क्या Y81-QF-630 आपकी परियोजना के लिए उपयुक्त है।

अक्सर पूछे जाने वाले प्रश्न

Y81-QF-630 के संपीड़न कक्ष का आकार क्या है?

संपीड़न कक्ष 3500 × 3000 × 1300 मिमी है।

तैयार बैल का आकार क्या है?

मानक बेल का क्रॉस सेक्शन 700 × 700 मिमी है। बेल की लंबाई लगभग 600 से 2000 मिमी तक समायोजित की जा सकती है।

बैल घनत्व क्या है?

उपयुक्त स्टील स्क्रैप के लिए, बाले घनत्व कम से कम 2000 किलोग्राम/एम3 तक पहुंच सकता है। वास्तविक घनत्व सामग्री के प्रकार, मोटाई और प्रारंभिक स्थिति पर निर्भर करता है।

कुल स्थापित शक्ति क्या है?

कुल स्थापित शक्ति 135 किलोवाट है, जिसमें तीन 45 किलोवाट के मुख्य मोटर शामिल हैं।

मशीन चक्र का समय क्या है?

नो लोड चक्र का समय लगभग 110-120 सेकंड है। वास्तविक उत्पादन क्षमता लोडिंग दक्षता, स्क्रैप प्रकार, सामग्री का आकार और बेल लंबाई पर निर्भर करती है।

क्या मशीन स्वचालित रूप से काम करती है?

हाँ. मशीन पीएलसी स्वचालित नियंत्रण का उपयोग करती है और दूरस्थ संचालन का समर्थन करती है।

तैयार बैल को कैसे निकाला जाता है?

बैल को मशीन के सामने से हाइड्रोलिक टर्नओवर सिलेंडर द्वारा निकाल दिया जाता है।

क्या आप सटीक प्रति घंटा उत्पादन क्षमता प्रदान कर सकते हैं?

प्रति घंटा क्षमता की गणना ग्राहक के सामग्री घनत्व, लोडिंग विधि, बेल लंबाई और आवश्यक बेल वजन के अनुसार की जानी चाहिए।क्षमता की पुष्टि करने से पहले सामग्री तस्वीरें और उत्पादन आवश्यकताएं आवश्यक हैं.

क्या वोल्टेज को अनुकूलित किया जा सकता है?

हाँ. मानक विनिर्देश 415 वी, 3 चरण, 50 हर्ट्ज है. अन्य वोल्टेज और आवृत्ति विन्यास गंतव्य देश के अनुसार डिजाइन किया जा सकता है.

क्या मशीन को कंटेनरों में भेजा जा सकता है?

इसके बड़े आयामों और लगभग 90 टन के कुल वजन के कारण, शिपिंग का अनुशंसित तरीका एक बल्क जहाज है।

क्यों चुनें Jiangyin Huake मशीनरी?

Jiangyin Huake Machinery Equipment Co., Ltd. हाइड्रोलिक धातु पुनर्चक्रण उपकरण में माहिर है और ग्राहक के स्क्रैप सामग्री के अनुसार अनुकूलित समाधान प्रदान करता है,उत्पादन लक्ष्य और परिचालन स्थितियां.

मशीन की सिफारिश करने से पहले, हमारी तकनीकी टीम सामग्री के प्रकार, सामग्री के आयाम, लक्ष्य बेल आकार, लोडिंग विधि और आवश्यक क्षमता का मूल्यांकन करती है।

यह परियोजना आधारित चयन प्रक्रिया यह सुनिश्चित करने में मदद करती है कि हाइड्रोलिक प्रणाली, कक्ष के आयाम और बेल विनिर्देश ग्राहक के वास्तविक रीसाइक्लिंग ऑपरेशन से मेल खाते हैं।

एक तकनीकी प्रस्ताव का अनुरोध करें

कृपया हमें अपने स्क्रैप सामग्री की तस्वीरें, अधिकतम सामग्री आयाम, आवश्यक दैनिक क्षमता, बेल आकार और स्थानीय बिजली आपूर्ति भेजें।

हमारी इंजीनियरिंग टीम आपकी आवश्यकताओं का मूल्यांकन करेगी और आपकी परियोजना के लिए उपयुक्त मशीन कॉन्फ़िगरेशन, तकनीकी प्रस्ताव और उद्धरण तैयार करेगी।
