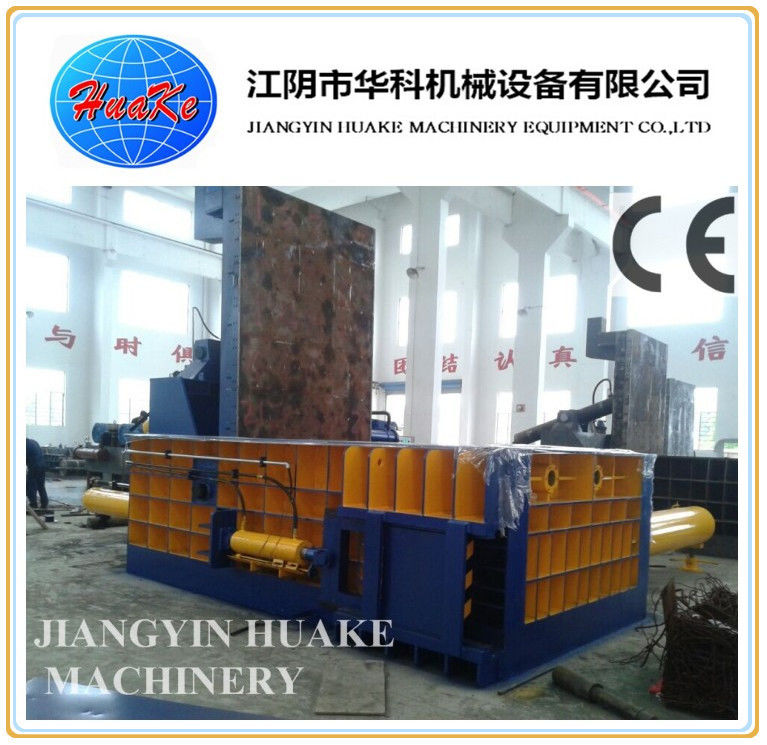

Y81T-315 हाइड्रोलिक स्क्रैप मेटल बॉलर

उत्पाद का अवलोकन

Y81T-315 हाइड्रोलिक स्क्रैप मेटल बॉलर को आसान भंडारण, लोडिंग और परिवहन के लिए घने बालों में ढीले धातु के स्क्रैप को संपीड़ित करने के लिए डिज़ाइन किया गया है। विनिर्देश पत्रक के आधार पर,मशीन में एक3150 kN मुख्य संपीड़न बल, दो तरफा दबाव सिलेंडर, एक3000 × 2000 × 1200 मिमीसंपीड़न कक्ष, औररिमोट कंट्रोलर के साथ पीएलसी स्वचालित नियंत्रण, जिससे यह हल्के ड्यूटी कॉम्पैक्सेशन कार्य के बजाय संरचित स्क्रैप बालिंग संचालन के लिए उपयुक्त है।

पीडीएफ में बाले घनत्व की सूची भी दी गई हैकम से कम 2000 किलोग्राम/मी3, एक खाली लोड चक्र समयलगभग 130 सेकंड, और एक उत्पादन दक्षतास्टील के स्क्रैप के लिए लगभग 6~10 टन/घंटेये आंकड़े स्क्रैप बालिंग उपकरण की तुलना करने वाले बी2बी खरीदारों के लिए मशीन को एक स्पष्ट तकनीकी प्रोफ़ाइल देते हैं।

आवेदन

यह मशीन स्क्रैप प्रसंस्करण वातावरण के लिए सबसे उपयुक्त है जहां स्थानांतरण, भंडारण या डाउनस्ट्रीम हैंडलिंग से पहले ढीले स्टील स्क्रैप को अधिक नियमित और प्रबंधनीय बालों में संपीड़ित करने की आवश्यकता होती है।स्रोत दस्तावेज में थ्रूपुट आंकड़ा विशेष रूप सेइस्पात का स्क्रैप, इसलिए स्टील स्क्रैप प्रसंस्करण सबसे स्पष्ट रूप से समर्थित अनुप्रयोग है।

विशिष्ट अनुप्रयोग परिदृश्यों में स्क्रैप थान, इस्पात स्क्रैप संग्रह स्टेशन, धातु पुनर्चक्रण सुविधाएं शामिल हो सकती हैं,और अधिक कुशल लोडिंग और परिवहन के लिए अधिक घने बेल उत्पादन की आवश्यकता है कि संचालनये उपयोग के मामले पीडीएफ में दिखाए गए मशीन के प्रकार, कक्ष के आकार, बेल घनत्व और लोडिंग छवियों के अनुरूप हैं।

मुख्य लाभ

मापनीय संपीड़न क्षमता

मुख्य संपीड़न सिलेंडर का नामकरण3150 kN, द्वारा समर्थित1600 kN × 2साइड दबाव सिलेंडर और एक1250 kNयह बहु-सिलेंडर व्यवस्था अकेले एकल बल संदर्भ की तुलना में एक अधिक पूर्ण संपीड़न संरचना प्रदान करती है।

हैंडलिंग दक्षता के लिए परिभाषित बाले घनत्व

सूचीबद्ध बालों का घनत्व≥2000 किलोग्राम/मी3यह एक उपयोगी परिचालन सूचक है क्योंकि यह सीधे बैल कॉम्पैक्टनेस, लोडिंग दक्षता और भंडारण संगठन से संबंधित है।

प्रलेखित परिचालन लय

के एक खाली लोड चक्र समय के साथलगभग 130 सेकंडऔर स्टील स्क्रैप के माध्यम से उत्पादनलगभग 6~10 टन/घंटा, व्यापक दक्षता के दावे के बजाय मशीन को मापने योग्य संचालन डेटा के साथ वर्णित किया जा सकता है।

हाइड्रोलिक और नियंत्रण विन्यास

मशीन का उपयोग करता हैदो A4V-200 हाइड्रोलिक पंप, प्रत्येक को31.5 एमपीए, प्लस एक3500 लीटर तेल टैंकऔर12 m2 पानी का शीतलन प्रभाव. यह भी उपयोग करता हैरिमोट कंट्रोलर के साथ पीएलसी स्वचालित नियंत्रणऔरसाइड-पुश-आउट बाले डिस्चार्जये तकनीकी खरीदारों के लिए व्यावहारिक विनिर्देश बिंदु हैं।

यह कैसे काम करता है

ढीली धातु के स्क्रैप संपीड़न कक्ष मापने में खिलाया जाता है3000 × 2000 × 1200 मिमीहाइड्रोलिक प्रणाली तब मुख्य सिलेंडर, साइड दबाव सिलेंडर, और कवर दरवाजा सिलेंडर का उपयोग सामग्री को घने रूप में संपीड़ित करने के लिए करती है। संपीड़न के बाद,तैयार बैल को बाहर निकाला जाता हैसाइड पुश-आउटनियंत्रण प्रणाली निम्नानुसार सूचीबद्ध हैरिमोट कंट्रोलर के साथ पीएलसी स्वचालित नियंत्रण, जो अधिक मानकीकृत मशीन संचालन का समर्थन करता है।

अंतिम बाले आकार के रूप में निर्दिष्ट है(600-1000) × 600 × 600 मिमी, जिसका अर्थ है कि मशीन निर्दिष्ट सीमा के भीतर एक निश्चित क्रॉस-सेक्शन और परिवर्तनीय लंबाई के साथ बैल बनाता है।

विनिर्देश

• मुख्य सिलेंडर का मॉडल:YG400/280
• मुख्य सिलेंडर स्ट्रोकः1250 मिमी
• मुख्य सिलेंडर का नाममात्र जोरः3150 kN
• साइड प्रेशर सिलेंडर का मॉडल:YG280/200
• साइड प्रेशर सिलेंडर स्ट्रोकः1600 मिमी
• साइड प्रेशर सिलेंडर का नाममात्र जोरः1600 kN × 2
• कवर डोर सिलेंडर का मॉडलःYG240/160
• कवर डोर सिलेंडर स्ट्रोकः1350 मिमी
• कवर डोर सिलेंडर का नाममात्र जोरः1250 kN
• संपीड़न कक्ष का आकारः3000 × 2000 × 1200 मिमी
• बेल का आकारः(600-1000) × 600 × 600 मिमी
• बेल घनत्व:≥2000 किलोग्राम/मी3
• खाली भार पर चक्र का समय:लगभग 130 सेकंड
• उत्पादन दक्षताःस्टील के स्क्रैप के लिए लगभग 6~10 टन/घंटे
• विद्युत आपूर्तिः380V / 50Hz / 3-चरण या अनुकूलित
• कुल उपकरण शक्तिः74 किलोवाट
• विद्युत मोटर:YX3-225M-4, 37 किलोवाट, 1470 आरपीएम, 2 सेट
• हाइड्रोलिक पंप:A4V-200, 31.5 MPa, 200 ml/r, 2 सेट
• तेल टैंक क्षमताः3500 लीटरके साथ3000 लीटर हाइड्रोलिक तेल
• जल शीतलन प्रभाव:12 m2
• नियंत्रण विधिःरिमोट कंट्रोलर के साथ पीएलसी स्वचालित नियंत्रण
• बेल डिस्चार्ज विधिःसाइड-पुश-आउट

कैसे चुनें

यह मॉडल अधिक उपयुक्त है जब आप एक स्पष्ट रूप से परिभाषित के साथ एक बॉलर की जरूरत है315 टन वर्ग के संपीड़न स्तर, एक बड़ा कक्ष, और एक प्रवेश स्तर के संपीड़न समाधान के बजाय मापने योग्य बेल घनत्व।3150 kN मुख्य बल,≥2000 किलोग्राम/एम3 बालों का घनत्व,130 सेकंड का चक्र समय, औरस्टील के स्क्रैप का उत्पादन 6~10 टन/घंटामुख्य मूल्यांकन बिंदुओं के रूप में।

यह भी जाँच करने के लायक है कि क्या आपकी साइट बिजली की आपूर्ति, सामग्री का प्रकार, बेल आकार लक्ष्य और आवश्यक परिचालन लय सूचीबद्ध विन्यास के साथ मेल खाती हैकुल शक्ति 74 किलोवाट,380V / 50Hz / 3-चरण, और निर्दिष्ट बैल प्रारूप।

यह किस समस्या का समाधान करता है?

यह मशीन स्क्रैप हैंडलिंग में एक आम समस्या का समाधान करती हैः ढीली स्टील स्क्रैप जगह लेती है, ढेर करना कठिन है, और लोड और परिवहन के लिए कम कुशल है।सामग्री को एक निर्दिष्ट घनत्व के बैल में संपीड़ित करकेकम से कम 2000 किलोग्राम/मी3, बॉलर अनियमित स्क्रैप को अधिक प्रबंधनीय आउटपुट प्रारूप में बदलने में मदद करता है।

यह खरीदारों को ऐसी मशीन की तलाश में भी मदद करता है जिसे अस्पष्ट दावों के बजाय वास्तविक मापदंडों के साथ वर्णित किया जा सके। पीडीएफ बल, घनत्व, कक्ष का आकार, चक्र समय, थ्रूपुट,हाइड्रोलिक दबाव, और शीतलन डेटा, जो कि औद्योगिक उपकरणों का मूल्यांकन करते समय खरीदारों द्वारा वास्तव में उपयोग किए जाने वाले मानों के प्रकार हैं।

अक्सर पूछे जाने वाले प्रश्न

पीडीएफ में कौन सी सामग्री स्पष्ट रूप से समर्थित है?

उत्पादन दक्षता के आंकड़े को विशेष रूप से इस प्रकार सूचीबद्ध किया गया हैःस्टील के स्क्रैप के लिए लगभग 6~10 टन/घंटे, इसलिए स्टील स्क्रैप स्रोत दस्तावेज में सबसे स्पष्ट समर्थित सामग्री है।

मुख्य संपीड़न बल क्या है?

मुख्य सिलेंडर का नाममात्र जोर है3150 kN, एक के अनुरूप315 टन वर्गस्क्रैप बॉलर।

यह मशीन किस प्रकार का घनत्व प्रदान करती है?

पीडीएफ में बाले घनत्व की सूची दी गई हैकम से कम 2000 किलोग्राम/मी3.

यह किस नियंत्रण प्रणाली का उपयोग करता है?

मशीन के साथ निर्दिष्ट हैरिमोट कंट्रोलर के साथ पीएलसी स्वचालित नियंत्रण.

डिस्चार्ज की विधि क्या है?

बाली निर्वहन विधि इस प्रकार सूचीबद्ध हैःसाइड-पुश-आउट बाले डिस्चार्ज.

मशीन चित्र
